永宏P(guān)LC在磚機自動上板工藝改造的應用

發布于:2016-10-12 20:46來源:鵬普科技 作者:Pengstech 點擊: 次
石家莊鵬普電子科技在磚機上，免燒磚的工藝上，不管是改造還是配合設備廠家配套新的電氣方案，都有一定的工作經驗、成功案例。之前我們就提到過PLC應用剁磚機，那是生產上自動碼磚的應用，我們現在論述下自動上板的應用。

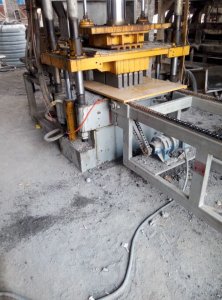

首先客戶改造前是怎樣的情況呢，就是人工上板。費時又費力，工人勞作強度大。效率自然也不是很高。所以客戶跟我們提到能不能改造自動推板上板的工藝。客戶在硬件上的確考慮得當，利用油泵電機控制上板進板推板取板等動作，比較穩定。

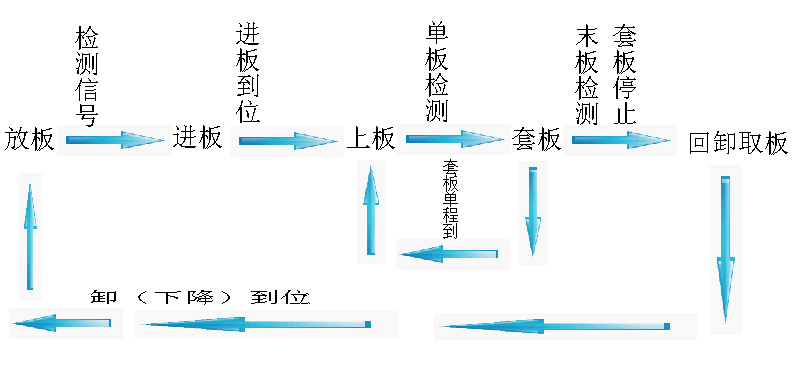

工藝流程如下圖


客戶把一下40層的底板落放入軌道中，當系統檢測到板落放到位時，自動進板，進板到上升下降位置時，信號同樣檢測，然后升降板就開始上升，當最上面的板被檢測到時，開始套板，上升停止。套板由鏈條帶動，鏈條圈由電機帶動，整個鏈條平均分成5份，每份其實套板一個單板，而且每過一個單板后面就會有信號檢測當前單板已過，進行下一個套板，知道最后一個套板被檢測帶過，西東會檢測到上升機械限位，然后重新卸回，就是下降到機械下限，然后開始循環放板。

plc選型是永宏經濟BI系列，觸摸屏是永宏C3系列或者M(jìn)CGS系列

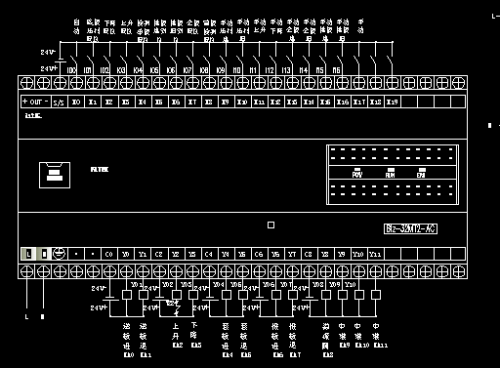

PLC控制原理圖

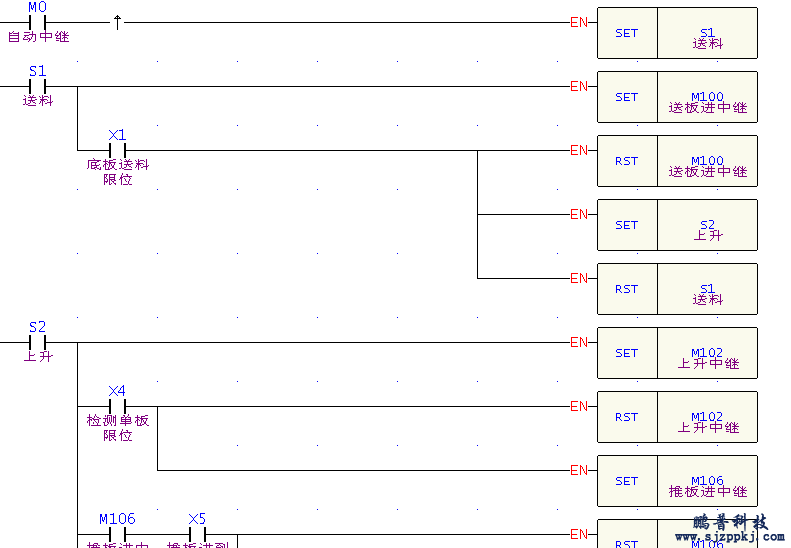

程序里基本采用順序控制指令，循環的工藝?yán)庙樞蛑噶畋容^方便

具體的細節可能每個生產客戶都有一定的不同，但是基本的理念其實其實就是替代人工自動上板的弊端，達到高效率省人工的目的。詳細具體工程可致電聯系我們0311-85595655，我們會根據客戶實際需要來配套電氣方案。
