鵬普科技 工程案例

變頻器一拖四供水系統

發布于:2016-10-21 17:42來源:鵬普科技 作者:Pengstech 點擊: 次

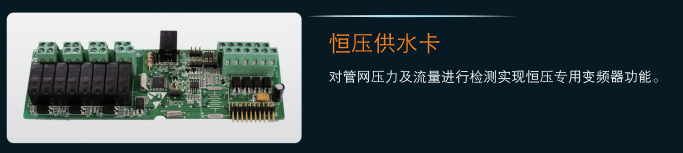

鵬普電子科技網站上有介紹恒壓供水的文章，而變頻器恒壓控制，不管是供水還是供暖，其實都是相當成熟，但里面的功能的確也不是幾句話就可以概括，比如變頻器能實現一拖二供水、一拖三、一拖四甚至達到一拖十的邏輯供水系統。而各個廠家的變頻器也有專門應用恒壓供水的變頻器，功能參數也有各自的邏輯和調試參數。有的也有供水卡，也是很方便。鵬普為客戶實現一拖四的供水系統方案。變頻器采用上海申甌變頻器和申甌專用供水卡，人機參數監控軟件采用深圳顯控SK系列。利用屏與變頻器485通訊（鵬普官網上也有觸摸屏與變頻器485通訊的應用案例），快速高效實現參數設置，讓用戶簡單了解供水的壓力，泵的工作狀態，并能改變不同時間段的供水壓力PID參數,切換4泵輪流工作順序，防止一個泵長時間工作或長時間不工作的弊端。

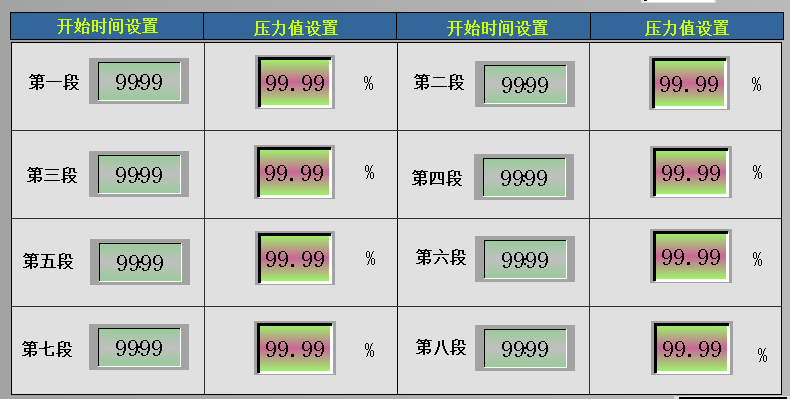

如圖所示，我們能設置8個起始時間，也就是可以設置8段時間域中的壓力值設定

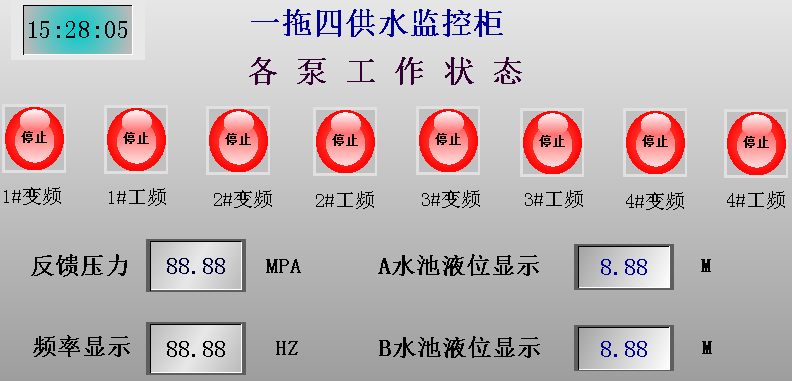

為了系統控制的全面，柜體上會有四個泵的工頻手動啟停和自動啟停，屏上也可以設置，同時屏上顯示各個泵的工作實際狀態，還有反饋壓力呵設定壓力的數顯，另外，客戶是兩個水池檢測水位，當水位低于設定值時會自動停止泵的運作。

具體的一拖四工藝：當系統運行時，會自動檢測壓力值，跟設定值運作PID效應，首先啟動一號泵，如果水廠供水壓力還是不夠，系統會切換一號泵工頻啟動，變頻器啟動二號水泵，如果壓力仍需要提升，會相應啟動三號，四號水泵。變頻器維持在一定的頻率后同時恒壓供水。當用水量減少時，系統壓力其實過于設定值，工作變頻泵會減低頻率，甚至到OHZ,如果有工頻泵運行，則是先停止工頻泵，知道供水壓力穩定而泵組有一個狀態即可。四臺泵的啟停順序可以在參數上修改切換，屏上也可以設置，只要輸入相應權限密碼就可根據需求變更參數設置，而水位則是由浮球開關設定上下限，下限關閉相應水泵，上限關閉水池進水閥門或者進水泵，只要水位沒過下限，泵組不受限制，按照自動流程啟停即可。當然還有更細節的調試就是根據清晨、上午、中午、下午、晚間等不同時間段的用水量差別大，可以設置相應的供水壓力來達到更節能的效果。
